Données techniques communes aux chevilles métalliques
Repèrez-vous grâce au schéma ci-contre, et trouvez les données
qui vous sont nécessaires dans le tableau ci-dessous.
Attention : en cas de trou mal percé, un nouveau trou doit être percé
à une distance d'au moins 2 fois la profondeur du premier.
|
Ø Perc. |
Trou mini |
Ancrage |
L chev. |
Ep. fixable |
Ø vis |
Résistance |
Indicative |
Couple |
|
do (mm) |
ho (mm) |
Io (mm) |
L (mm) |
S (mm) |
M (mm) |
Fz (kN) |
Fq (kN) |
Md (Nm) |
|
8 |
45 |
40 |
45 |
5 |
6 |
0.5 |
0.5 |
8.5 |
|
8 |
45 |
40 |
60 |
20 |
6 |
1.5 |
1 |
8.5 |
|
10 |
60 |
50 |
60 |
10 |
8 |
1 |
1 |
20 |
|
10 |
60 |
50 |
80 |
10 |
8 |
2 |
2.5 |
20 |
|
12 |
70 |
60 |
70 |
10 |
10 |
1.5 |
1.5 |
40 |
|
12 |
70 |
60 |
100 |
40 |
10 |
3 |
4 |
40 |

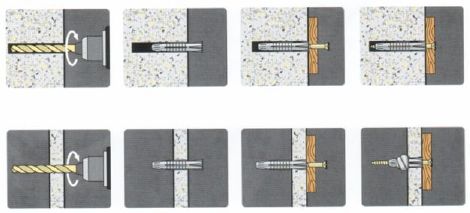

Schéma de fonctionnement des chevilles
La cheville universelle
Cette cheville à grande capacité d'expansion peut être utilisée indifféremment pour la fixation en matériaux pleins ou creux.
La cheville à panneau
Cheville qui offre une très grande résistance et permet de fixer des charges légères dans tous les matériaux en plaque mince.
La cheville à frapper
Pratique : percez au travers de la pièce à fixer, insérez manuellement la cheville dans le trou, un coup de marteau et c'est fini !
Les chevilles "Paf"
Système de fixation de colliers, à fixer dans les matériaux massifs en toute simplicité.
|
|
